JHFJX強制循環泵
- 電 話:0550-7306888
- 傳 真:0550-7306999
- 郵 箱:jianghuai@jianghuai.net.cn
產品描述
■典型應 用范圍:
▲濕法磷酸濃縮器、磷銨料漿濃縮器介質的強制循環。
▲鋁酸鈉液蒸發器介質的強制循環。
▲含NaCI的燒堿液蒸發器介質的強制循環。
▲NaC|蒸發結晶介質的強制循環泵。
▲Na2S04蒸發器介質的強制循環。
▲硫酸銅、硫酸鎳等蒸發結晶器介質的強制循環。
▲氯化銨工序冷析結晶器,鹽析結晶器氨母液的強制循環。
▲蒸銨廢液回收工序,CaC 12蒸發器介質的強制循環。
▲黑液濃縮器介質的強制循環。
▲煙氣脫硫、焦化廠和化纖廠硫酸銨蒸發結晶器介質的強制循環。
▲酒精濃縮、檸檬酸蒸發、糖業蒸發等工位介質的強制循環。

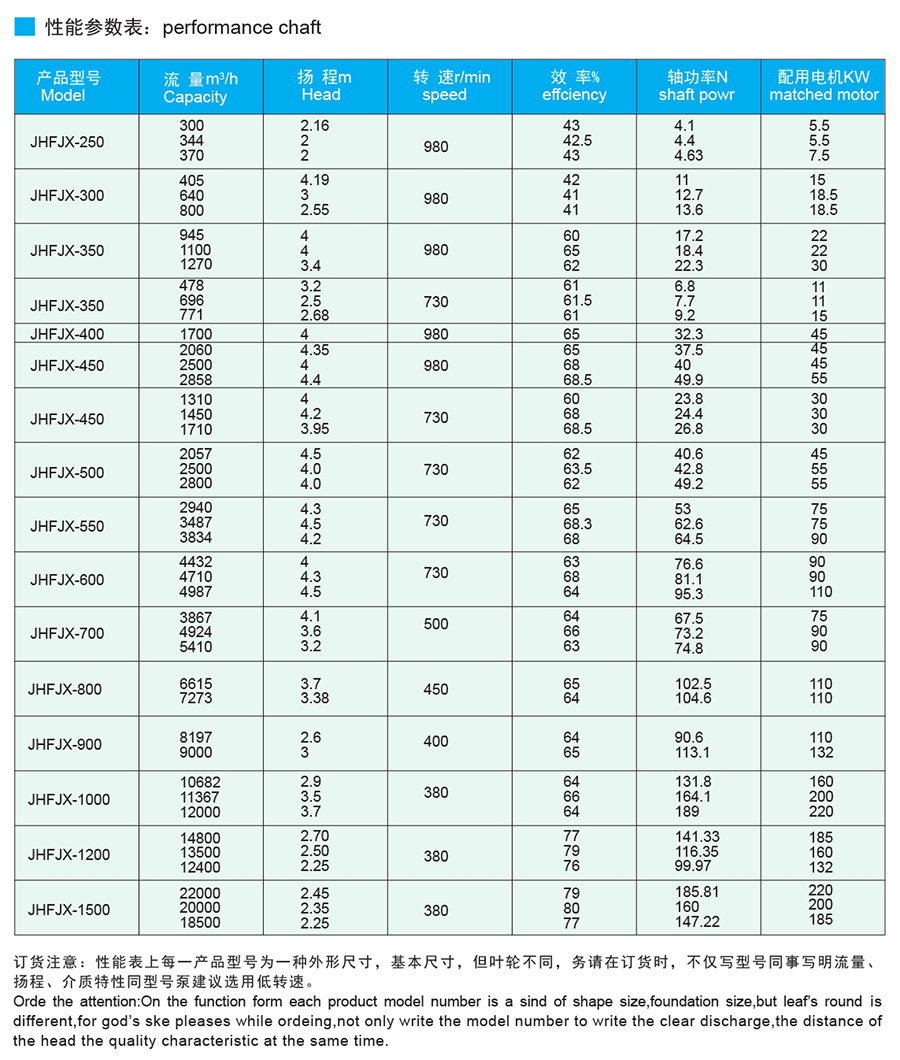

性能參數表:
流量范圍: 300~22000m3/h
揚程范圍: 2-10m
工作壓力:≤0. 6Mpa
工作溫度:≤250
結構特點:
JHF,JX型系列軸流式蒸發強制循環泵主要由葉輪、泵體、副葉輪、密封箱、中間支架、軸承箱部件、軸承等零件組成。
▲泵體中心支撐:與泵體地腳支撐式比,轉子熱對中性好。
▲懸臂式轉子:與雙支撐式相比,軸封數量減半,泵重量輕,外形尺寸小,檢修方便。
▲泵效率高、有效區寬:用改變?nèi)~片安裝角、改變轉述兩種方法,滿足用戶對流量、揚程的要求且使泵的運行工位在有效區內,節能效果顯著。
▲抗汽蝕性能好:適用于低液位蒸發器,大幅度降低蒸發廠房投資。也適用于泵入口側配置流體阻力大的加熱室的新型蒸發
器(反循環蒸發器,雙加熱室串聯蒸發器)
▲低速型:泵運轉平穩;過流部件磨損輕、壽命長;晶體破損度低,適合于蒸發結晶工藝。
▲后開門結構:不需要拆卸泵體進出口法蘭的管路連接,即可抽出轉子,檢修方便,迅速。
▲軸封:采用動靜結構組合體,保證泵在工作和靜止時不會泄露,動力密封采用副葉輪密封,靜密封采用填料密封和機械密
封,機械密封,機械密封又分單端面和雙單面兩種,以供選用。
▲蒸發器無膨脹節:可供彈性泵底座或懸掛式泵,熱補償可靠,減少蒸發器投資。
▲整機可靠性高:泵軸強度高,軸承承載能力大,軸承座有水冷套,軸封壽命長,材質性能好,確保單機長期運行效果好。
▲轉動方式:
直聯:泵與電機用過繞性聯軸器直聯(代號D)。
皮帶傳送:通過三角皮帶轉動,改變轉速調節泵性能容易(代號V) 。
減速器:通過減速箱降速,適用于大功率泵(代號0) 。
